[three.js] 사용자 정의 지오메트리

6강 사용자 정의 지오메트리

three.js가 제공하는 지오메트리 외에도 직접 정의하는 지오메트리를 만들어보자

geometry는 three.js에서 BufferGeometry 클래스를 통해 정의한다.

---

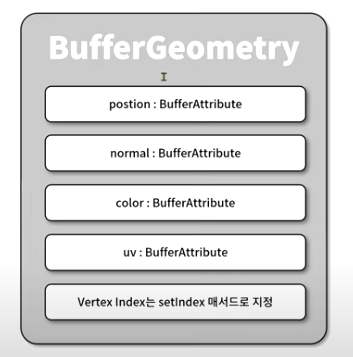

BufferGeometry에 정의할 수 있는 속성

• position: geometry를 구성하는 3차원 좌표에 대한 정점(Vertex)
• normal: 각 정점에 대한 수직 벡터
• color: 각 정점에 대한 색상
• uv: 각 정점에 대한 텍스쳐 맵핑 좌표
• Vertex index: position 속성으로 지정된 정점에 대한 인덱스 배열
  • mesh를 구성하는 면의 최소 단위는 삼각형이고 이 삼각형은 3개의 정점으로 구성된다.
  • 이 삼각형을 구성하는 3개의 정점에 대한 position 속성에서의 정점 인덱스 번호가 Vertex index



간단한 사용자 지오메트리를 구현해 보자

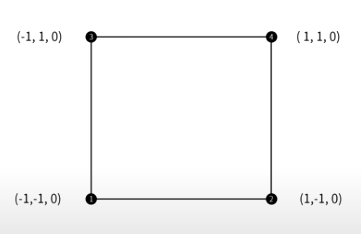

1. 정점 데이터 정의

const rawPositions = [
  -1, -1, 0,
  1, -1, 0,
  -1, 1, 0,
  1, 1, 0
];
const positions = new Float32Array(rawPositions);

2. 지오메트리의 position 속성 지정

const geometry = new THREE.BufferGeometry();
geometry.setAttribute(
    "poisition",
    new THREE.BufferAttribute(positions, 3)
); // 하나의 정점이 (x, y, z) 3개의 항목으로 구성됨을 의미

3. Vertex index 지정

Vertex index는 삼각형 면을 정의한다.

geometry.setIndex([
  0, 1, 2,
  2, 1, 3
])

• 삼각형을 구성하는 정점의 배치 순서는 반시계 방향이다.
• 반시계 방향인 면이 앞면이다.

4. 모든 정점에 대해 법선 벡터 지정

법선 벡터는 광원이 메쉬의 표면에 비추는 입사각과 반사각을 계산하여 재질과 함께 표면의 색상을 결정한다.

모든 정점에 대해 법선 벡터를 자동으로 지정하는 방법

geometry.computeVertexNormals()

법선 벡터를 직접 지정하는 방법

const rawNormals = [
  0,0,1,
  0,0,1,
  0,0,1,
  0,0,1,
];
const normals = new Float32Array(rawNormals);
geometry.setAttribute("normal", new THREE.BufferAttribute(normals, 3));

5. 각 정점의 색상 값 지정

const rawColors = [
      1,0,0,
      0,1,0,
      0,0,1,
      1,1,0,
    ];
const colors = new Float32Array(rawColors);
geometry.setAttribute("color", new THREE.BufferAttribute(colors, 3));

** 정점 색을 적용하려면 Material을 vertexColors: true로 지정해야 한다.

const material = new THREE.MeshPhongMaterial({ color: 0xffffff, vertexColors: true });

6. uv 속성으로 텍스쳐 맵핑

// uv 좌표를 담고 있는 배열
const rawUvs = [
  0, 0,
  1, 0,
  0, 1,
  1, 1,
];
const uvs = new Float32Array(rawUvs);
geometry.setAttribute("uv", new THREE.BufferAttribute(uvs, 2));

// 텍스쳐 맵핑
const textureLoader = new THREE.TextureLoader();
const map = textureLoader.load("/assets/uv_grid_opengl.jpg");

const material = new THREE.MeshPhongMaterial({ color: 0xffffff, map });



const rawPositions = [
  -1, -1, 0,
  1, -1, 0,
  -1, 1, 0,
  1, 1, 0
];

const rawUvs = [
  0, 0,
  1, 0,
  0, 1,
  1, 1,
];

지오메트리 정점 좌표와 uv 좌표는 다음 표와 같이 맵핑된다.

지오메트리 정점 좌표	uv 좌표
(-1, -1, 0)	(0, 0)
(1, -1, 0)	(1,0)
(-1, 1, 0)	(0, 1)
(1, 1, 0)	(1, 1)

---

마무리

직접 좌표를 만들어서 원하는 형태의 지오메트리를 구성할 수 있다.

지오메트리를 직접 만들어보면서 지오메트리가 어떤 방식으로 형태를 정의하는지 이해할 수 있었다.

하지만 이런 작업은 너무 번거롭기 때문에 실무에서 사용하기는 힘들 것 같다.
