[three.js] Material에 텍스쳐를 입혀보자

5강 재질 part3 - 텍스쳐

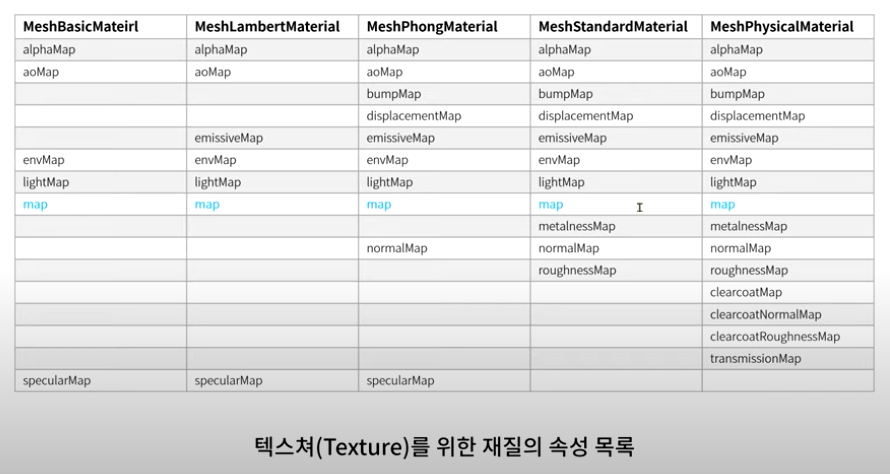

map 속성

• 텍스쳐 객체를 지정하면 지오메트리의 표면에 지정된 텍스쳐의 이미지가 옷처럼 입혀짐
• 메쉬의 모든 material에 적용할 수 있다

텍스쳐 객체

• 이미지나 동영상 등을 통해 생성된다
• TextureLoader를 통해 변환할 수 있다



UV 좌표

텍스쳐 맵핑은 지오메트리에 UV 좌표로 맵핑되어 있다.

• 0과 1 사이의 값을 가진다.
• U: 수평 방향에 대한 축, V: 수직 방향에 대한 축
• three.js의 uv 좌표 (0,0)은 좌측 하단이고, (1,1)은 우측 상단이다.

---

PRACTICE: MeshStandardMaterial에 텍스쳐 적용하기

가장 많이 사용되는 MeshStandardMaterial에 적용해 보자

1. 이미지로 텍스쳐 객체 생성하기
   • 이미지가 네트워크에서 성공적으로 다운로드되고 텍스쳐 생성이 완료되면 콜백 함수가 실행된다.
2. const textureLoader = new THREE.TextureLoader();
 const map = textureLoader.load( '/assets/uv_grid_opengl.jpg', texture => {} )
3. material의 map 속성에 이 객체를 지정해 준다.
4. const material = new THREE.MeshStandardMaterial({ map });
5. 텍스쳐의 속성을 지정한다. textureLoader.load의 콜백 함수에서 구현해 준다.
6. const map = textureLoader.load(
  '/assets/uv_grid_opengl.jpg',
  texture => {
    // texture의 반복수
    texture.repeat.x = 1
    texture.repeat.y = 1
    // texture를 어떻게 반복할 것인지 지정
    texture.wrapS = THREE.RepeatWrapping texture.wrapT = THREE.RepeatWrapping
})
7. 텍스쳐의 속성은 텍스쳐 객체가 생성된 이후에 설정되어야 함



texture의 wrapS, wrapT 속성

texture.repeat 속성과 함께 사용되며, texture를 어떻게 반복할 것인지 지정

• RepeatWrapping: 이후 반복에 같은 이미지로 채움
• ClampToEdgeWrapping: 이후 반복에 이미지의 끝단 픽셀로만 나머지 영역을 채움
• MirroredRepeatWrapping: 짝수번째 반복에서 이미지가 뒤집힌 모양으로 맵핑



texture의 magFilter, minFilter 속성

텍스쳐 이미지의 원래 크기보다 확대 또는 축소되어 렌더링 될 때 사용하는 필터

magFilter

• LinearFilter: 가장 가까운 4개의 픽셀 색상을 얻어와 선형 복간한 값을 사용
• NearestFilter: 가장 가까운 하나의 픽셀 색상을 가져와서 사용 → 이미지를 확대할수록 계단 현상이 발생 (기본값)

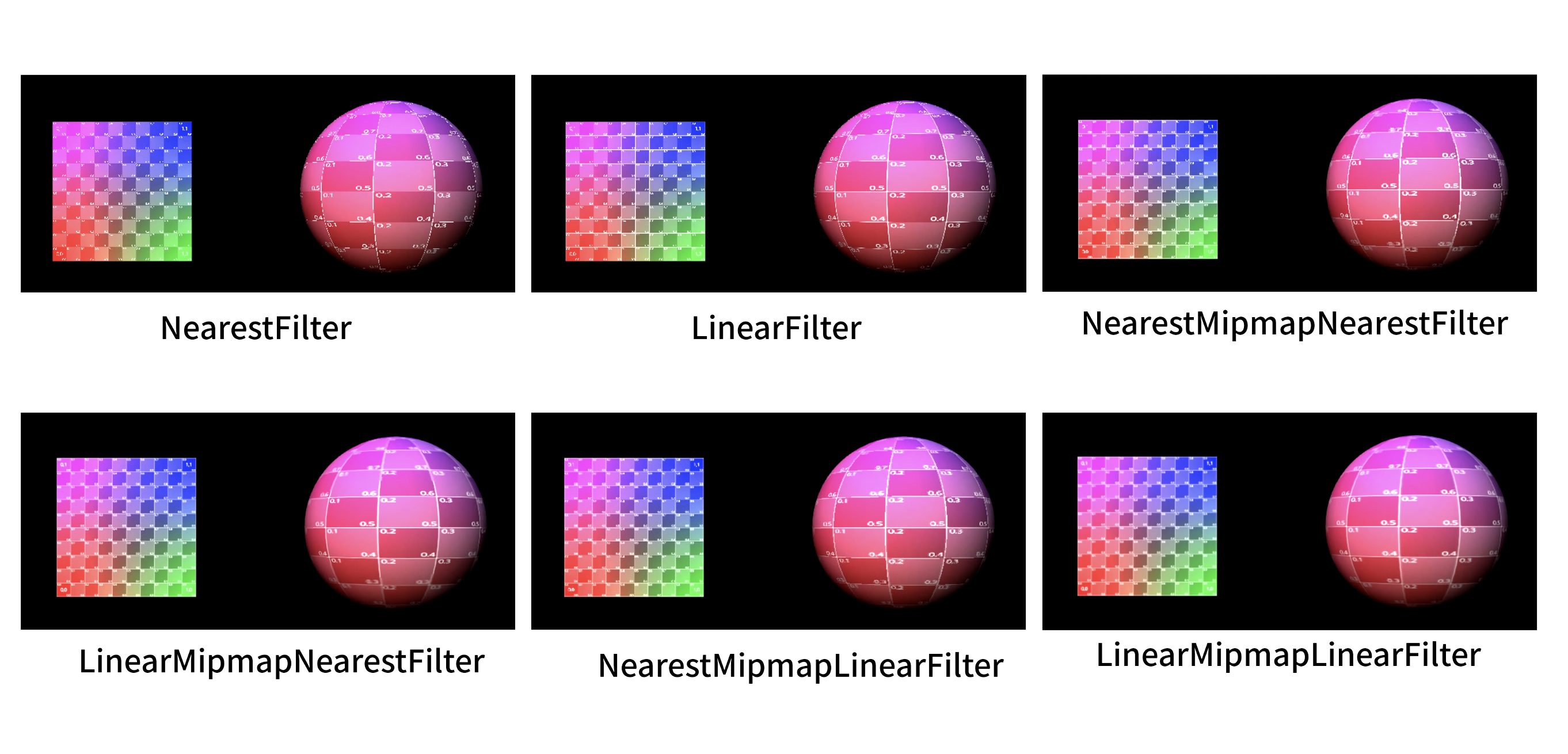

minFilter

** mipMap: 원래의 이미지 크기를 절반으로 줄여서 미리 만들어 놓은 이미지 셋

• NearestFilter: mipMap을 사용하지 않고 가장 가까운 픽셀 하나를 가져와 사용
• LinearFilter: mipMap을 사용하지 않고 가장 가까운 4개의 픽셀 색상을 얻어와 선형 보간한 값을 사용
• NearestMipmapNearestFilter: 렌더링 할 크기와 가장 가까운 mipMap 이미지 1개를 선택한 후 가장 가까운 픽셀 1개를 사용
• LinearMipmapNearestFilter: 렌더링 할 크기와 가장 가까운 mipMap 이미지 1개를 선택한 후 가장 가까운 4개의 픽셀 색상을 얻어와 선형 보간한 값을 사용
• LinearMipmapLinearFilter: 렌더링 할 크기와 가장 가까운 MipMap 이미지 2개를 선택한 후 가장 가까운 픽셀 4개를 얻는다. 이를 선형 보간하여 2개의 색상값을 얻고 이를 다시 가중치 평균한 값을 사용

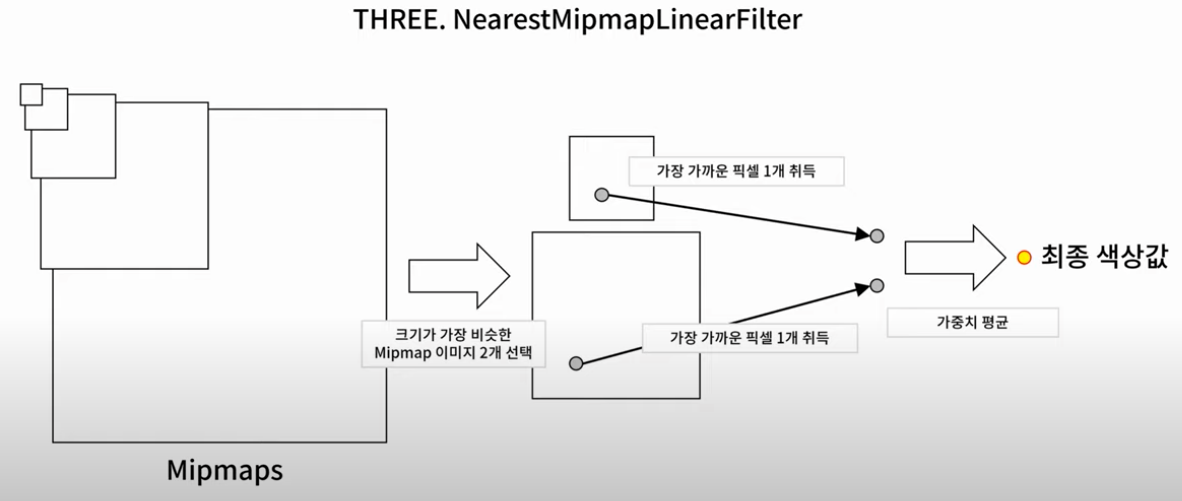

• NearestMipmapLinearFilter: 렌더링할 크기와 가장 가까운 mipMap 이미지 2개를 선택한 후 가장 가까운 픽셀을 1개씩 얻는다. 이 2개의 픽셀의 가중치 평균값을 사용한다.

minFilter로 mipMap을 사용하는 것이 항상 옳을까?

장점

• 품질이 좋다

단점

• mipMap 생성에 사용하는 메모리가 크다
• 렌더링 시 하나의 픽셀값을 결정하기 위한 연산량이 모두 다르다

텍스쳐 맵핑의 크기 등을 고려하여 적절한 minFilter 값을 지정해야 한다

---



마무리

품질에 대한 매우 세밀한 조정이 가능하다는 것이 놀라웠다.

매우 고도화된 3D 그래픽을 구현한다면 mipMap을 잘 활용하여 품질을 높이는 작업이 필요 할 것 같다.

하지만 늘 그렇듯 품질과 최적화 사이의 트레이드 오프는 존재하므로 상황에 따라 적절한 판단을 내려야 할 것이다.
