[three.js] Material - 오브젝트의 재질을 다양하게 설정해보자

5강 재질 (part1 ~ 2)

Material은 지오메트리와 함께 Object3D 객체를 생성하기 위한 필수 요소

Object의 세 가지 파생 클래스 (Mesh, Line, Points) 각각을 위한 클래스로 분류되어 제공된다



Material

모든 material 파생 클래스는 부모 클래스인 Material의 속성을 사용할 수 있다

const material = new THREE.MeshBasicMaterial({
  // Material의 속성값 (기본값으로 설정)
  visible: true,
  transparent: true,
  opacity: 1,
  depthTest: true,
  depthWrite: true,
  side: THREE.FrontSide,

  // MeshBasicMaterial의 속성값
  color: 0xffffff,
  wireframe: false,
});

• visible: 렌더링 시 mesh가 보일지 안보일 지
• transparent: 불투명도(opacity)를 사용할 지 여부
• opacity: 재질의 불투명도를 지정 (0~1 사이의 값) 0은 완전 투명, 1은 완전 불투명
• depthTest: 렌더링 되고 있는 Mesh의 픽셀 위치의 z값을 depth buffer 값을 이용해 검사할 지에 대한 여부
• depthWrite: 렌더링되고 있는 Mesh의 픽셀에 대한 z값을 depth buffer에 기록할지에 대한 여부
• side: mesh를 구성하는 삼각형 면에 대해 앞 면만 렌더링할 것인지, 뒷 면만 렌더링 할 것인지, 모두 렌더링 할 것인지 지정 (광원의 영향을 받지 않는 재질(MeshBasicMaterial 등)에서는 차이를 잘 파악할 수 없음)

Mesh의 side

삼각형 면이 앞면인지는 삼각형을 구성하는 좌표가 반시계 방향으로 구성되었는 지로 결정한다

Depth Buffer

깊이 버퍼 또는 z 버퍼라고 불린다

3차원 객체를 카메라를 통해 좌표로 변환시켜 화면상에 렌더링 될 때, 해당 3차원 객체를 구성하는 각 픽셀에 대한 z 좌표값을 0~1로 정규화시킨다. 이 정규화된 z값이 저장된 버퍼가 z 버퍼.

• 이 값이 작을수록 카메라에서 가까운 3차원 객체의 픽셀이다.
• 주로 더 멀리 있는 3차원 객체가 가까운 객체를 덮지 않도록 하기 위해 사용한다.



---



Points 타입의 Object3D Material

PointsMaterial

const material = new THREE.PointsMaterial({
  color: 0xff0000,
  size: 1,
  sizeAttenuation: false
})

sizeAttenuation: 포인트가 카메라의 거리에 따라 크기가 감쇄되도록 함. (기본값은 true)

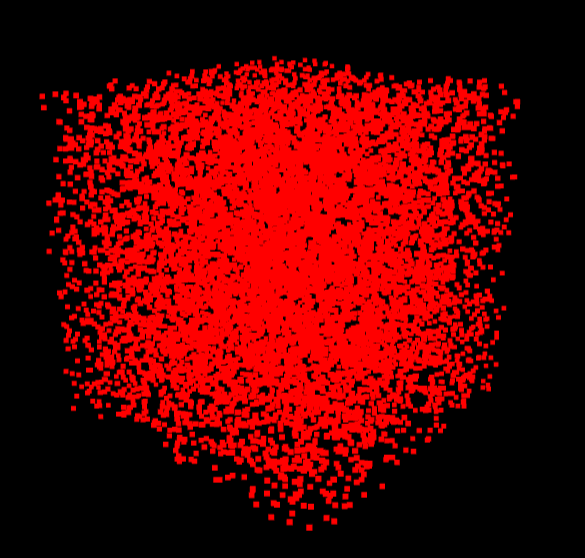

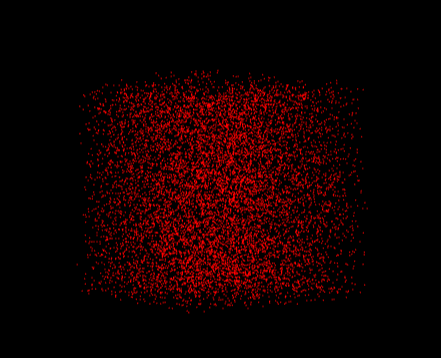

왼: sizeAttenuation === true 오: sizeAttenuation === false

• sizeAttenuation === true: 카메라와 가까운 포인트와 먼 포인트의 크기가 다르다
• sizeAttenuation === false: 거리에 상관없이 항상 같은 크기의 포인트로 렌더링된다



point 모양 변경하기

작은 원 이미지를 이용해서 모양을 변경해보자

const sprite = new THREE.TextureLoader().load("/assets/disc.png")
const material = new THREE.PointsMaterial({
  map: sprite,
  alphaTest: 0.5,
  color: 0xff0000,
  size: 0.1,
  sizeAttenuation: true
})

• TextureLoader를 이용하면 이미지를 로드해서 texture 객체로 만들 수 있다
• alphaTest: 이미지의 픽셀 값 중 알파값이 이 값보다 클 때만 픽셀이 렌더링된다.

결과

disc texture가 적용된 결과



---



Line 타입의 Object3D Material

라인 렌더링 방식

Line 타입의 Object3D는 vertices의 구성 좌표가 순서대로 연결 되어 라인으로 렌더링된다.

vertices가 다음과 같을 때 각 Line 타입별로 아래와 같이 렌더링된다.

const vertices = [
  -1, 1, 0,
  1, 1, 0,
  -1, -1, 0,
  1, -1, 0
];

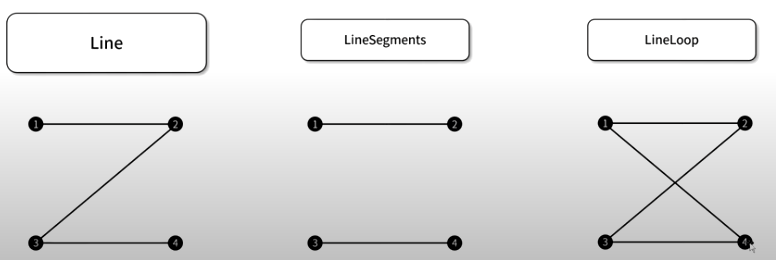

라인 렌더링 방식

• Line: vertices의 순서대로 연결된다
• LineSegments: vertices를 2개씩 짝지어서 하나의 선으로 렌더링한다
• LineLoop: Line과 동일한 방식으로 렌더링 되다가 마지막 좌표와 첫 번째 좌표를 연결시킨다.



LineBasicMaterial

color 속성으로 선의 색상값만 지정할 수 있다. (굵기는 변경할 수 없음)

const material = new THREE.LineBasicMaterial({
  color: 0xffff00
})



LineDashedMaterial

선의 길이를 참조해서 재질이 적용되므로 선의 길이를 계산해주어야 한다. line.computeLineDistances()

const material = new THREE.LineDashedMaterial({
  color: 0xffff00,
  dashSize: 0.2,
  gapSize: 0.1,
  scale:1
});

const line = new THREE.LineLoop(geometry, material);
line.computeLineDistances()



---



Mesh 타입의 Object3D Material

MeshBasicMaterial

• color: 색상
• wireframe: mesh를 선 형태로 렌더링할지에 대한 여부



MeshLambertMaterial

mesh를 구성하는 정점에서 광원의 영향을 계산하는 재질

const material = new THREE.MeshPhongtMaterial({
  color: 0xff0000,
  emissive: 0x555500,
  wireframe: false,
});

• emissive: 다른 광원에 영향을 받지 않는, material 자체에서 방출하는 색상 값
• ** 검정색으로 지정할 경우 아무런 색도 방출하지 않음



MeshPhongMaterial

mesh가 렌더링되는 픽셀 단위로 광원의 영향을 계산하는 material

const material = new THREE.MeshPhongMaterial({
  color: 0xff0000,
  emissive: 0x555500,
  specular: 0xffff00,
  shininess: 10,
  flatShading: true,
});

• specular: 광원에 의한 반사 되는 색상. (기본값은 연한 회색)
• shininess: specular 색으로 반사되는 정도
• flatShading: mesh를 평평하게 렌더링 할지에 대한 여부



왼: shiness === 10 && flatShading: true 오: shiness === 1 && flatShading: false



물리기반 렌더링(PBR)을 위한 Material

• MeshStandardMaterial와 MeshPhysicalMaterial, 2가지가 존재
• 3차원 그래픽에서 가장 많이 사용하는 재질이다.
• 속도면에서는 다른 재질에 상대적으로 느리지만 훨씬 고품질의 렌더링 결과를 얻을 수 있다.



MeshStandardMaterial

const material = new THREE.MeshStandardMaterial({
    color: 0xff0000,
    emissive: 0x555500,
    roughness: 0.25,
    matalness: 1,
    wireframe: false,
    flatShading: false,
  });

• roughness: 거칠기(0~1). 0일 경우 표면이 마치 거울과 같은 상태. 1일 경우 표면에 광원이 반사되지 않음
• metalness: 금속성(0~1). 0일 경우 돌과 같은 상태. 1일 경우 완전한 금속성



MeshPhysicalMaterial

MeshStandardMaterial을 상속 받고 있는 보다 발전된 물리 기반 렌더링 재질

표면에 코팅 효과를 줄 수 있고, 단순 투명도 처리가 아닌 실제 유리같은 효과를 표현할 수 있다

• clearcoat: 0~1 사이 값. 0이면 mesh의 표면에 코팅이 전혀 안되어 있는 재질, 1이면 코팅에 대한 효과를 최대로 표현
• clearcoatRoughness: 0~1 사이 값. 코팅의 거칠기

clearcoat값이 커질 수록 코팅 효과가 적용되어 광원의 반사 효과가 나타난다.

---

마무리

• 재질은 자신의 속성값 변화와 외부 광원에 영향을 매우 크게 받는다.
• 원하는 재질 효과를 얻기 위해서 다양한 경험이 필요하다.

알파 테스트 추가 공부

밑에 링크에서 추가적으로 알파 테스트에 대해 공부해보았다.

ShaderLab: 레거시 알파 테스트 - Unity 매뉴얼

요즘은 게임 엔진에서 알파 테스트와 블렌딩을 잘 구현해놓았기 때문에 쉐이더를 사용하면 된다고 한다.



Depth Buffer 추가 공부

다른 팀원이 Depth Buffer에 대해 추가적으로 공유해주셨다.

Depth Buffer가 중요한 이유

우리는 3차원 상에 object.position.set(x,y,z)으로 객체를 다양하게 위치시키게 된다. 그러나 그 값을 그대로 쓴다면 연산이 매우 커진다.

따라서 연산을 최적화하기 위해서 이 값을 정규화하는 것이다. (좌표값을 최소값~최대값 범위내에서 압축함.)

마인크래프트 셰이더에서 만들어낼 수 있는 z-buffer image

이 z-buffer값에 컬러를 입히면 입체감이 만들어지게 된다!
